cmm universal

Piano monolitico in granito con sostegno isostatico e guide di scorrimento integrate onde garantire grande rigidezza

Cinghie di trasmissione dentata su tutti gli assi per una movimentazione priva di vibrazioni

Ottimizzazione del posizionamento dei trasduttori ottici incrementali

  • Piano monolitico in granito con sostegno isostatico e guide di scorrimento integrate onde garantire grande rigidezza

  • Cinghie di trasmissione dentata su tutti gli assi per una movimentazione priva di vibrazioni

  • Ottimizzazione del posizionamento dei trasduttori ottici incrementali

cmm BRIDGE | universal

La nuova generazione di cmm, frutto di 50 anni di esperienza di COORD3

CMM bridge | universal

La famiglia UNIVERSAL rappresenta la CMM di ultima generazione.

Ideale sia per le tradizionali misure punto-a-punto che per i più avanzati cicli di scansione sia a contatto che con tecnologia Laser. L’eccezionale rigidità strutturale della serie UNIVERSAL la rende particolarmente indicata per l’utilizzo di sistemi di scansione a 5 assi e per la misura di ingranaggi e ruote dentate.

Le caratteristiche sono studiate appositamente per ridurre il numero di particolari, semplificare la costruzione ed abbattere i costi ed i tempi di manutenzione.

La serie COORD3 UNIVERSAL integra, per la prima volta sul mercato, il sistema di compensazione termica automatica con tecnologia wireless. Il sistema, completamente automatico, corregge in modo dinamico gli errori indotti dalle variazioni di temperatura ambientali nel campo di temperatura 16-26°C. Inoltre l’utilizzo di righe ottiche di alta risoluzione (0,1 µm) svincolate dal supporto, evitano distorsioni indotte dalla deformazioni delle struttura principale.

Per consentire l’installazione in ambienti produttivi di una CMM con elevate prestazioni dinamiche, la serie UNIVERSAL può essere dotata del sistema monitoraggio ambientale.

CMM universal

caratteristiche generali
Caratteristiche e Vantaggi
  • Struttura meccanica ultra rigida per la massima precisione in scansione
  • Struttura altamente reattiva ai cambiamenti di temperatura ambientali
  • Progettazione assistita CAD FEA della traversa estrusa in lega di alluminio per minimizzare gli effetti inerziali alle massime dinamiche
  • Piano di supporto in granito monolitico con guida di scorrimento integrale a coda di rondine
  • Griglia di fori M8 di fissaggio attrezzature sul piano di supporto
  • Sistema di scorrimento su pattini pneumostatici con appoggio isostatico ultra-rigido su tutti gli assi di misura
  • Bilanciamento pneumatico asse Z
  • Righe ottiche ad alta risoluzione (0,1 micron) con sistema di scorrimento in carrier con elaborazione dinamica del segnale
  • Sistema digitale di controllo della traiettoria per ottimizzazione delle prestazioni metrologiche
  • Sistema di trasmissione senza isteresi a cinghie dentate su tutti gli assi
  • Sistema passivo di isolamento dalle vibrazioni ambientali
  • Accesso facilitato al volume di misura
  • Velocità di posizionamento vettoriale fino a 866mm/sec
  • Accelerazione vettoriale fino a 1500mm/sec2
Ambiente
  • Temperatura nominale per le prestazioni metrologiche: 20°C
  • Range di temperatura: 18 – 22°C (range esteso 16 – 26°C)
  • Gradienti termici massimi consentiti: 0.5°C/ora – 2°C/24 ore (range esteso 5°C/24 ore)
  • Temperatura operativa di funzionamento: 15 – 35°C
  • Umidità relativa: 40 – 80% (non condensante)
  • Massime vibrazioni ambientali: 30 mm/sec2 1-10Hz | 15 mm/sec2 10-20Hz | 50 mm/sec2 20-100Hz
alimentazioni
  • Pressione minima: 5 Bar -72PSI
  • Consumo di aria compressa: 100Nl/min
  • Alimentazione: 230v 50Hz or 110v 60Hz;
  • Assorbimento massimo: 10A 1200W
Prestazioni

Ciascuna CMM COORD3 è testata secondo le norme UNI EN ISO 10360-2

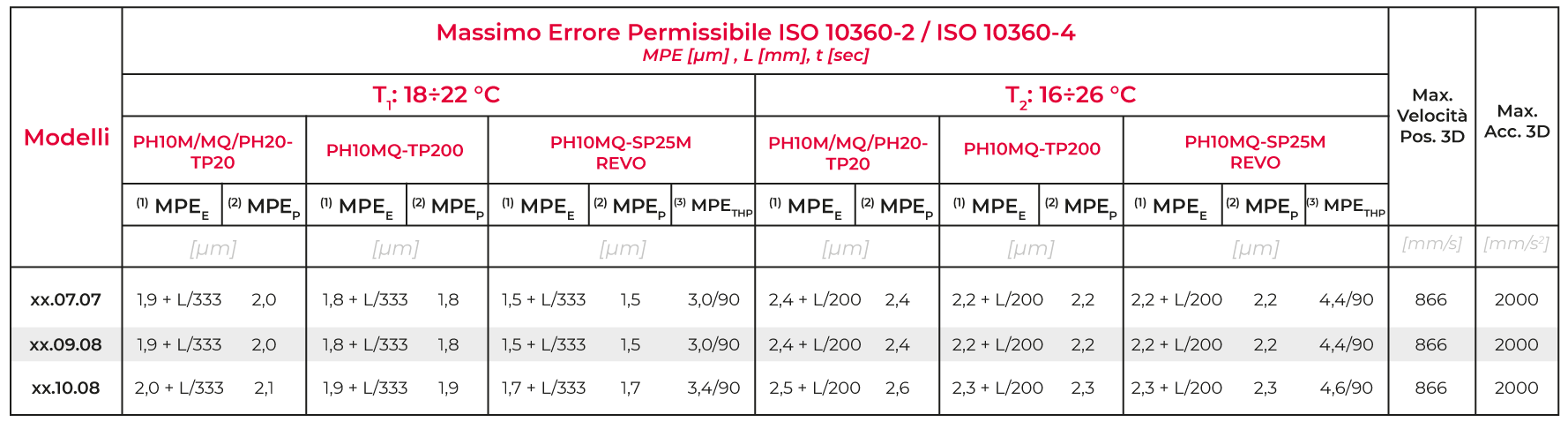

UNIVERSAL 07.07 – 09.08 – 10.08

Le prestazioni indicate sono valide nelle seguenti condizioni:
– PH10M/PH10MQ/PH20/TP20/TP200: stilo Ø4mm x 10mm
– PH10MQ/SP25: SM1, stilo Ø 5mm x 50mm
– REVO: RSP2/RSH175-RSP3-1/SH25-1, stilo 20mm
– L= lunghezza di misura in mm
– Condizioni di temperatura ambientale:
T1 : 18÷22 °C; Gradienti max: 1,0 °K/h – 2,0 °K/24h – 1,0°K/m
T2: 16÷26°C; Gradienti max: 1,0 °K/h – 5,0 °K/24h – 1,0°K/m

[1] Massimo Errore Permissibile su misure di lunghezza secondo la norma ISO 10360-2
[2] Massimo Errore Permissibile di presa punto secondo la norma ISO 10360-2
[3] Massimo Errore Permissibile di presa punto in scansione secondo la norma ISO 10360-4 per tastatori SP25M/SP80, sfera Ø 25 mm – REVO RSP3-1

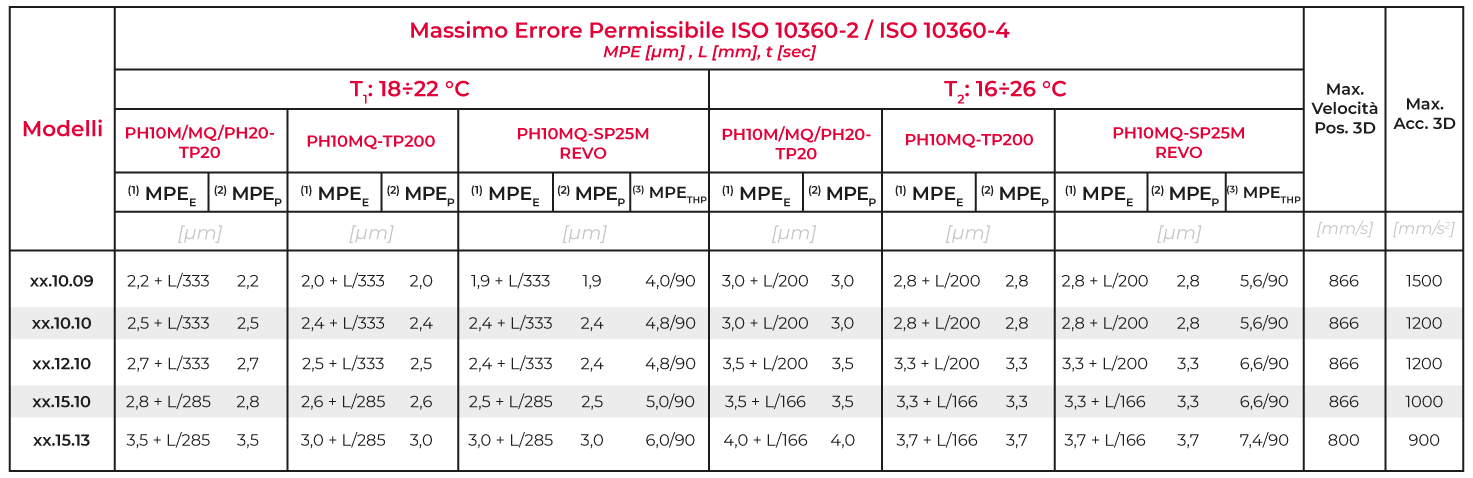

UNIVERSAL 10.09 – 10.10 – 15.10 – 15.13

Le prestazioni indicate sono valide nelle seguenti condizioni:
– PH10M/PH10MQ/PH20/TP20/TP200: stilo Ø4mm x 10mm
– PH10MQ/SP25: SM1, stilo Ø 5mm x 50mm
– REVO: RSP2/RSH175-RSP3-1/SH25-1, stilo 20mm
– L= lunghezza di misura in mm
– Condizioni di temperatura ambientale:
T1 : 18÷22 °C; Gradienti max: 1,0 °K/h – 2,0 °K/24h – 1,0 °K/m
T2: 16÷26°C; Gradienti max: 1,0 °K/h – 5,0 °K/24h – 1,0 °K/m

[1] Massimo Errore Permissibile su misure di lunghezza secondo la norma ISO 10360-2
[2] Massimo Errore Permissibile di presa punto secondo la norma ISO 10360-2
[3] Massimo Errore Permissibile di presa punto in scansione secondo la norma ISO 10360-4 per tastatori SP25/M/SP80/REVO, sfera campione Ø 25 mm – REVO RSP3

Opzioni
  • Compensazione termica automatica multisonda
  • Sistema attivo di sicurezza con scanner volumetrici
  • Sistema antivibrante attivo
  • Essiccatore
  • Sistema di attrezzatura pezzo modulare
  • Cabina di protezione modulare
  • Modelli e dimensioni
    Le CMM COORD3 UNIVERSAL sono disponibili con le seguenti corse di misurazione (Y.Z mm):
    7.7/9.8/10.8/10.10/12.10/15.10/15.13
